Elektronik

Die Elektronik des Nistkastens besteht aus wenigen Standardkomponenten.

Rechner und Kameramodul

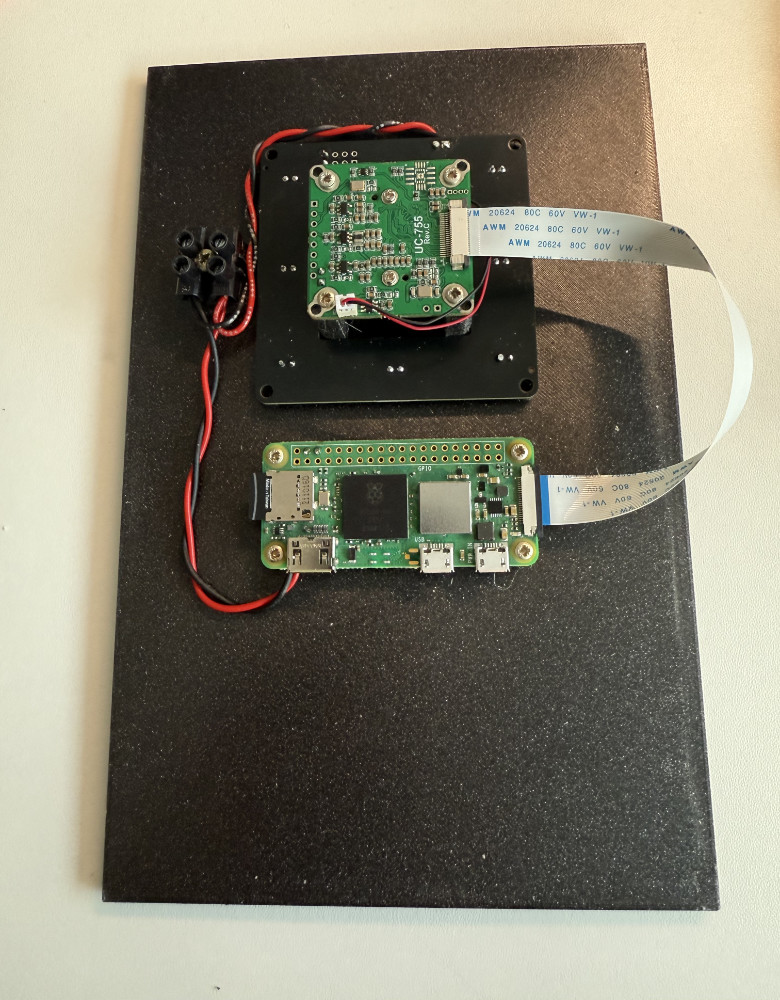

Als Rechner wird ein Raspberry Pi Zero W (Link) eingesetzt. Der sehr günstige Einplatinencomputer bietet genügend Leistung um einen FullHD Stream bereitzustellen.

Als Kameramodul kommt die HQ-Camera (Link) zum Einsatz. Am Modul können C/CS Linsen angeschraubt werden und es wird mit einem Flachbandkabel direkt mit dem Rechner verbunden. Das Kameramodul ist standardmässig mit einem Infrarotfilter ausgestattet um bei Tageslicht den Infrarotanteil zu entfernen. Da es aber im Nistkasten dunkel ist und wir mit Infrarot LED's den Nistkasten ausleuchten, muss dieser Filter entfernt werden.

Energieversorgung und IR LED's

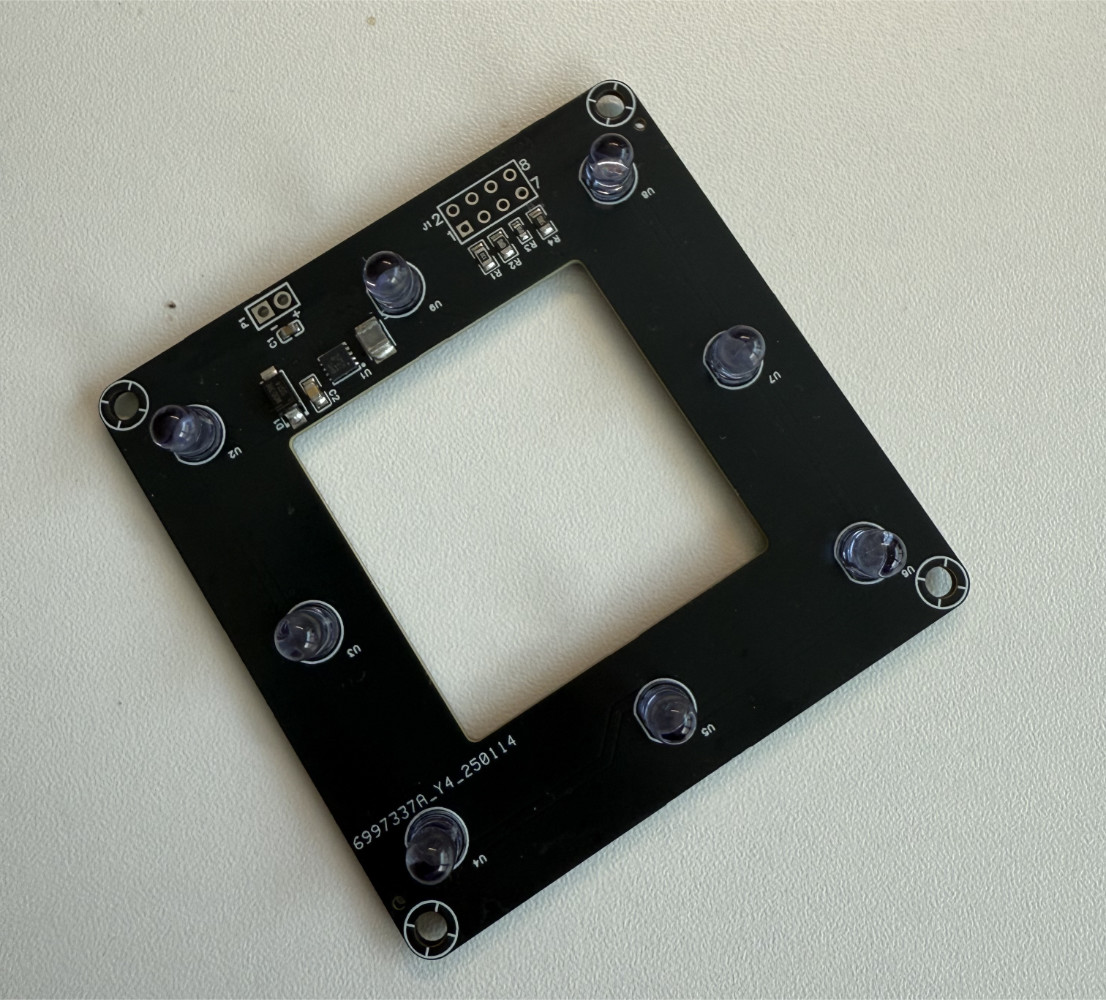

Wie oben bereits erwähnt wird der Nistkaten mit 12 Infrarot LED's ausgeleuchtet. Verwendet wurden Standard 5mm LED's mit 940nm Wellenlänge und einem Abstrahlwinkel von 45°. Die LED's werden über eine Konstantstromquelle versorgt.

Die gesamte Elektronik wird mit 5V ab einem Handy Ladegerät gespiesen. Zur Kommunikation wird das WLAN Modul des Raspberry Pi Zero W verwendet.
